SBJX-105型《千斤頂》實測繪圖組合訓練裝置（綜合訓練型）
一、產品特點
1、項目實際化：以鋼制小型千斤頂為訓練對象；
2、功能系統化：千斤頂拆裝零件測量裝配圖繪制和零件圖繪制四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

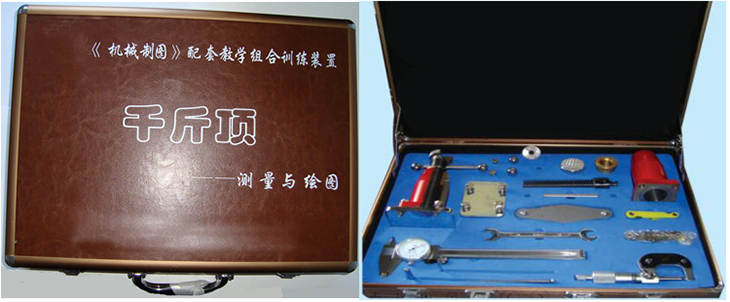

5、管理便利化：千斤頂、組裝與測量工具及指導書均放在一個精制的箱子里，管理十分方便。
二、產品參數
|
《千斤頂》實測繪圖訓練組合裝置 |
|||
|
項 目 |
參 數 |
項 目 |
參 數 |
|
外形尺寸 |
40×30×7cm |
重 量 |
3(kg) |
|
精密測 量工具 |
帶表游標卡尺、外徑千分尺、梯形螺紋樣板 |
專用組 裝工具 |
外六角扳手、內六角扳手 |
|
測繪（零） 部件 |
精制小型千斤頂兩臺（含散件一套）1、千斤頂尺寸：90X55X150（mm）； 2、最大頂起尺寸：50mm； 3、最大頂起重量：1噸； 4、螺桿參數：Tr20X4-7e； 5、螺母參數：Tr20X4-7H； 6、精度等級：7(GB10095-2018) |
教學資料 |
1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教 授主編）、電子課件、教學大綱與教案、 3、千斤頂模擬組裝視頻。 4、千斤頂實物組裝視頻（含）現場演示 1）千斤頂工作原理（配音 字幕） 2）千斤頂結構組成（配音 字幕） 3）千斤頂拆卸過程（配音 字幕） 4）千斤頂零件草圖繪制（配音 字幕） 5）千斤頂零件草圖尺寸標注（配音 字幕） 6）裝配過程（配音 字幕） 5、模擬仿真微課教學訓練系統軟件。 |
|
類 型 |
便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里) |
外觀顏色 |
綜色 |
|
教學軟件 （機電工程課程虛擬仿真教學系統） |
1、《制圖》微課教學系統； 2、《制圖》實訓虛擬仿真教學系統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
三、產品功能
|
訓練模式 |
訓練內容 |
|
1、千斤頂組裝訓練； 2、千斤頂零件尺寸測量訓練； 3、千斤頂裝配圖繪制訓練； 4、千斤頂零件圖繪制訓練。 |
訓練一千斤頂組裝訓練 訓練二千斤頂零件尺寸測繪 訓練三千斤頂標準零件選定 訓練四千斤頂裝配圖繪制 訓練五千斤頂零件圖繪制 訓練六千斤頂圖紙文件整理 |
