SBDAZ-04電氣設備安裝調試技能實訓裝置
電氣照明實訓室,電氣設備安裝調試技能實訓裝置主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
一、電氣照明實訓裝置概述
電氣照明實訓室"電氣照明設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、電氣照明實訓設備特點
電氣照明實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
一、概 述
"電氣照明設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

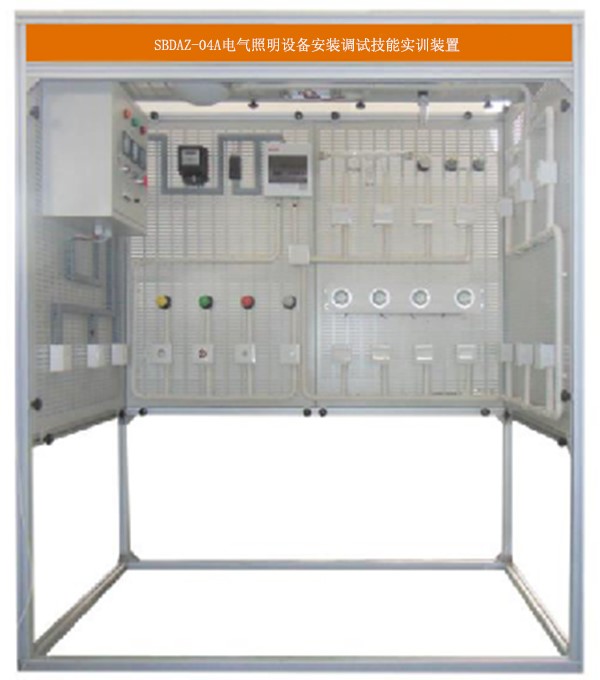

外形結構參考圖片
二、特 點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1720×1080×2000mm
四、裝置配備
1.電源、電氣設備配備
(1)電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一套室內小型配電箱，用于配電箱的室內安裝
(3)配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等
(4)配備典型照明線路施工所用的燈座及開關等元器件
(5)配備吊扇及配套調速器1套
(6)配備避雷針1只
(7)配備電源防雷器1臺
(8)配備布線用硬質導線
2.儀器配備
便攜式數字萬用表
3.工具配備
配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸及鋸片等），電烙鐵1把，卷尺1把。
五、實訓項目
1.配電箱安裝
2.線管敷設前的預制加工
3.線管的敷設
4.線管的穿線
5.燈具的安裝
6.典型照明電路的安裝及接線
7.吊扇的安裝及測試
8.防雷器的安裝
9.避雷針的安裝
六、配置清單
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1. |
實訓平臺 |
1720×1080×2000mm |
臺 |
1 |
|
|
2. |
配電箱 |
400×300×200mm |
臺 |
1 |
|
|
3. |
吊扇 |
含調速器 |
套 |
1 |
|
|
4. |
單相感應式電度表 |
DD862 直接 |
只 |
1 |
|
|
5. |
閘刀開關 |
單相2刀 |
只 |
1 |
|
|
6. |
配電箱 |
明裝 8回路 |
只 |
1 |
|
|
7. |
漏電 |
NBXLE-32 C16 1P+N |
只 |
1 |
|
|
8. |
空開 |
NBX-63 C6 1P |
只 |
4 |
|
|
9. |
插座 |
86型含明裝高底盒 |
套 |
6 |
|
|
10. |
開關 |
86型單開雙聯含明裝高底盒 |
套 |
11 |
|
|
11. |
觸摸延時開關 |
86型含明裝高底盒 |
套 |
1 |
|
|
12. |
聲控開關 |
86型含明裝高底盒 |
套 |
1 |
|
|
13. |
人體感應開關 |
86型含明裝高底盒 |
套 |
1 |
|
|
14. |
調光開關 |
86型含明裝高底盒 |
套 |
1 |
|
|
15. |
白熾燈 |
25W 86型含明裝高底盒 |
套 |
2 |
|
|
16. |
彩燈 |
220V/15W 黃 含燈座 |
套 |
1 |
|
|
17. |
彩燈 |
220V/15W 綠 含燈座 |
套 |
1 |
|
|
18. |
彩燈 |
220V/15W 紅 含燈座 |
套 |
1 |
|
|
19. |
彩燈 |
220V/15W 白 含燈座 |
套 |
1 |
|
|
20. |
日光燈 |
18W |
套 |
1 |
|
|
21. |
吸頂燈 |
多段式 |
只 |
1 |
|
|
22. |
嵌入式射燈 |
220V/5W |
套 |
4 |
|
|
23. |
不銹鋼避雷針 |
0.5米 |
只 |
1 |
|
|
24. |
浪涌保護器 |
2P 20KA |
只 |
1 |
|
|
25. |
線管 |
φ20 |
米 |
10 |
|
|
26. |
線槽 |
20×25 |
米 |
10 |
|
|
27. |
線槽彎頭 |
20×25 |
個 |
5 |
|
|
28. |
線槽終端 |
20×25 |
個 |
2 |
|
|
29. |
線槽三通 |
20×25 |
個 |
2 |
|
|
30. |
線管彎頭 |
20mm |
個 |
2 |
|
|
31. |
線槽直通 |
20mm |
個 |
2 |
|
|
32. |
線槽三通 |
20mm |
個 |
2 |
|
|
33. |
線管杯梳 |
20mm |
個 |
10 |
|
|
34. |
線管直通 |
20mm |
個 |
5 |
|
|
35. |
電線 |
BV 2.5平方 黃 |
米 |
10 |
|
|
36. |
電線 |
BV 2.5平方 綠 |
米 |
10 |
|
|
37. |
電線 |
BV 2.5平方 紅 |
米 |
10 |
|
|
38. |
電線 |
BV 2.5平方 黑 |
米 |
10 |
|
|
39. |
電線 |
BV 2.5平方 雙色 |
米 |
10 |
|
|
40. |
電線 |
BV 0.75平方 黃 |
米 |
10 |
|
|
41. |
電線 |
BV 0.75平方 綠 |
米 |
10 |
|
|
42. |
電線 |
BV 0.75平方 紅 |
米 |
30 |
|
|
43. |
電線 |
BV 0.75平方 黑 |
米 |
30 |
|
|
44. |
網絡墻柜 |
3U |
臺 |
1 |
|
|
45. |
無線路由器 |
|
臺 |
1 |
|
|
46. |
交換機 |
8口 |
臺 |
1 |
|
|
47. |
單口面板 |
含RJ45插座模塊 |
|
2 |
|
|
48. |
雙口面板 |
含RJ45插座模塊 |
|
1 |
|
|
49. |
四口面板 |
含RJ45插座模塊 |
|
1 |
|
|
50. |
網絡測試儀 |
|
個 |
1 |
|
|
51. |
萬用表 |
數字式 |
臺 |
1 |
|
|
52. |
剝線鉗 |
|
把 |
2 |
|
|
53. |
尖嘴鉗 |
|
把 |
2 |
|
|
54. |
十字螺絲刀 |
|
把 |
2 |
|
|
55. |
一字螺絲刀 |
|
把 |
2 |
|
|
56. |
斜口鉗 |
|
把 |
2 |
|
|
57. |
電工刀 |
|
把 |
2 |
|
|
58. |
鋼鋸 |
|
把 |
2 |
|
|
59. |
鋸片 |
|
把 |
10 |
|
|
60. |
電烙鐵 |
60W |
把 |
1 |
|
|
61. |
卷尺 |
3M |
把 |
1 |
|
|
62. |
人字梯 |
1.5米 |
個 |
1 |
|
